Dixpley v1.0

El primer sistema pensado como un híbrido de interacción entre el audio y el vídeo digital

Debido a su versatilidad y características, DL®Dixpley es la pantalla interactiva para control audiovisual más avanzada del mundo (por lo menos para nosotros :), ya que incorpora todas las características de un dispositivo compacto preparado para ser utilizado tanto como mesa interactiva, para presentaciones, actuaciones en directo o símplemente como pasatiempo con sus múltiples opciones recreativas. Debido a su naturaleza de ser un dispositivo creado a medida para nuestros clientes, y ensamblado en su mayoría por un proceso artesanal, otorga un sin fin de configuraciones adaptables a las necesidades del usuario.

Video Demo

Dispositivo

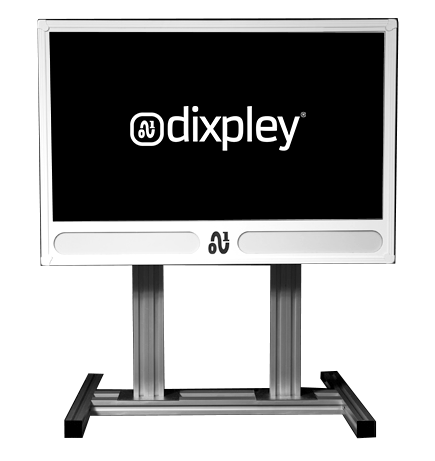

Dixpley. Todo en uno

Un potentísimo sistema en la palma de la mano

El nuevo Dixpley se trata de la herramienta perfecta para presentaciones, juegos, interactuación y actuaciones en directo, además de poder ser utilizada tanto sólo como en grupo. Resulta realmente interesante porque incorpora todo en uno. Debido a que realizamos un proceso de fabricación artesanal, es posible elegir los elementos internos del dispositivo, pudiendo dotar el Dixpley, además de pantalla táctil multipunto, de otros elementos como son tarjeta de sonido y video de alta calidad. Se incorporan entradas, salidas, conectores de datos, control de periféricos y cualquier pieza necesaria para conectar el Dixpley al mundo exterior. Por otro lado, el Dixpley incorpora sistema de ordenador propio, por lo que se puede elegir entre cualquiera de los sistemas operativos más demandados (Linux, Apple y Windows).

Actuaciones en directo

Máxima expresividad y control en el escenario

El modo directo puede adaptar muchas posiciones, aunque la más común para artistas y profesionales que se muestran cara al público es configurando el soporte DL con la inclinación adecuada y teniendo en cuenta la fisionomía del usuario. Igualmente, el soporte que sustenta todo el sistema táctil puede ser regulado en altura, pudiéndose adaptar exactamente todo el sistema a la altura del individuo por el que va a ser utilizado y, de esta manera, evitar lesiones innecesarias. Garantiza una comodidad absoluta a la hora de realizar la sesión.

Posición Hergonómica

Adaptado para el máximo confort de trabajo

La posición de trabajo del Dixpley ha sido ergonómicamente pensada y testada para garantizar una correcta y cómoda actuación en modo live. Por otro lado, permite simplemente regular la altura del dispositivo cuando está siendo utilizado en modo mesa o presentación. El soporte también permite adecuar el grado de inclinación del Dixpley, por lo que es fácil alcanzar una posición realmente confortable para utilizar el dispositivo, más si se trata de varias horas en una sesión de trabajo.

Hardware realmente vivo

Impresionante sistema de iluminación

La iluminación lateral, así como la interconexión con el software DL Dixpley, realmente aporta la sensación al usuario de estar interactuando con un sistema electrónico realmente vivo, ya que cualquier gesto se convierte en una respuesta audiovisual. Además, las aplicaciones Digital Luthier especialmente diseñadas para directo, ofrecen la posibilidad de configuración de todo el sistema de hardware al completo, lo que permite una total fusión del audio y video del dispositivo.

Presentaciones corporativas

Ideal para el sector empresarial y educativo

Cuando Dixpley se muestra completamente vertical o con una ligera inclinación, se encuentra en modo presentación. Este modo es ideal para la realización de presentaciones de todo tipo, además de interactuar con videojuegos estando de pie y sin tan siquiera tocar el Dixpley. Existe también la posibilidad de adaptar un soporte de pared de manera opcional que permite girar el Dixpley en un barrido de 180º en horizontal.

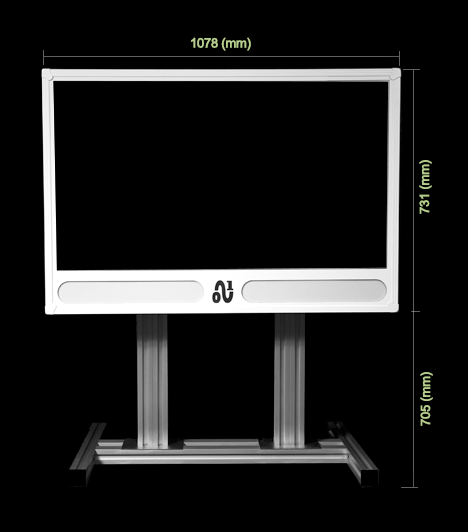

Generosas dimensiones

Con un elegante acabado

Dixpley goza de una excelente apariencia debido a su combinación de colores entre el blanco del metacrilato mate y la perfilería en aluminio crudo pulido. Resultan especialmente bonitos tanto los perfiles como las esquinas del dispositivo, acabados en perfilería de aluminio lacados en blanco. Debido a las enormes dimensiones del Dixpley y a su conjunto de características, cuando nos encontramos delante del dispositivo podemos tener la sensación de estar ante una tablet de grandes dimensiones, ya que aporta los mismos conceptos audiovisuales y de interacción táctil, pero de manera amplia y profesional.

Modo mesa táctil

Vive de manera especial los juegos colaborativos

El soporte articulado DL permite posicionar el dispositivo Dixpley totalmente horizontal además de poder variar la altura para ser ajustado a gusto de los participantes. Debido a que el Dixpley es capaz de reconocer objetos y dedos, el modo mesa resulta ideal para todo tipo de videojuegos colaborativos entre varios participantes.

Control a distancia

Potente control mediante detección de movimiento

La posibilidad de instalar una cámara de biomecánica para trabajar de manera interactiva con software, permite controlar todas las funciones de éste sin la necesidad de tocar el Dixpley. Existen diferentes aplicaciones que pueden funcionar con este innovador sistema, como es la programación para videojuegos, presentaciones, interactuación y principalmente actuaciones en modo directo. El sistema también incluye de manera integrada todo tipo de sensores de control que añaden funciones adicionales de Dixpley con la simple detección de nuestra presencia. De esta manera, podemos disponer de funciones especiales, como son el manejo de ciertas aplicaciones, con tan sólo acercarnos y alejarnos de la pantalla.

Knobs de control

Control de periféricos desde el propio panel

Adicionalmente a la configuración interna de la pantalla, se puede elegir la configuración externa de la misma en cuanto a pulsadores, knobs y faders externos para el control total del software. Tal y como se puede apreciar en la imagen, fabricamos las perillas de control a medida para el usuario dependiendo de cuál sea el fin de utilización del Dixpley. En cualquier caso, la configuración del software también se realiza a medida, pudiendo con estos mismos mandos controlar cualquiera de los softwares de actualidad Digital Audio Workstation que permitan el mapeo de sus controles via MIDI, OSC o ASCII. Igualmente existe la posibilidad, mediante estos mandos de control, de manejar equipos externos de hardware como sistemas de vídeo, sintetizadores, cajas de ritmos o cualquier otro dispositivo que permita la entrada de control mediante USB o conector del tipo DIN5.

Máxima conectividad

Conecta lo que quieras de manera fácil y segura

El sistema Dixpley permite la configuración a medida de todo tipo de conexiones con periféricos externos, pudiendo dotar a la pantalla de conexionado de audio, vídeo o datos dependiendo de la finalidad a la que vaya a ser destinado el equipo. Todos los conectores instalados son de ámbito profesional, por lo que resulta realmente cómoda la instalación en cualquier tipo de entorno en el que se utilice cableado estandarizado. No obstante podemos instalar cualquier tipo de conector específico para el control de cualquier tipo de hardware dedicado.

Máxima compatibilidad

Admite los principales sistemas operativos

El sistema de computación integrado por defecto en la pantallla es también configurable y soporta los actuales sistemas operativos más demandados por los usuarios, Apple®, Windows®, Linux®, simulación de Android® y Apple® iOS, lo cual permite ser utilizado realmente a demanda del usuario, haciendo uso de sus propios plugins o bien utilizando la gama específica que Digital Luthier pone a disposición. Además existe otra gama de sistemas de computación propios mucho más específicos para actividades, en concreto que no requieren de los ya conocidos sistemas operativos para su funcionamiento, y que son suficientes para realizar ciertas tareas específicas.

100% Colaborativo

Dixpley ha sido diseñado para la interactuación

Los 32 puntos táctiles simultáneos de la pantalla Dixpley y su forma rectangular ofrecen la posibilidad de utilizar el sistema de manera simultánea por varias personas con sus dedos, interactuando ya bien sea sobre videojuegos o directamente sobre software creado a medida para un fin concreto. Cuando realizamos software para presentaciones colaborativas, por ejemplo, es posible integrar los logotipos del cliente en el producto, creando así una herramienta perfecta para marketing y colaboración entre usuarios.

Máxima versatilidad

Optimizado para trabajar con las principales plataformas

El sistema de computación instalado dentro de la pantalla Dixpley permite ejecutar el control sobre las principales DAWs (Digital Audio Workstation): Ableton®Live, ProTools®, Cubase®, Logic®, Sonar®, ya que incorpora el protocolo de control MIDI y OSC, estándares actuales de la industria del control de audio. Cualquiera de las herramientas de software que funcionan sobre los sistemas operativos Mac, Windows o Linux, pueden ser instalados en el Dixpley con aplicaciones de las plataformas más demandadas iOS y Android. Además, es posible también ejecutar software principalmente destinado al control de vídeo. El equipo de programadores especializado en software creará la herramienta necesaria para poder ser utilizado.

Fácilmente transportable

Preparado para el transporte continuado

Debido a sus características técnicas y a la posibilidad de desmontaje en varios módulos, la pantalla y el soporte de Dixpley puede ser fácilmente preparado para su transporte de manera segura, incorporando bolsas de transporte especialmente concebidas para garantizar la seguridad del equipo en cuanto a posibles choques o golpes que se pudieran producir mediante el traslado, o al ser instalado en cualquier otra ubicación.

Ensamblado a mano

Exclusividad en los materiales y acabados

La construcción de este equipo ha sido realizado a mano en su mayoría, revisando y ajustando todos los componentes con la dedicación y el cariño que se merece una pieza exclusiva. Esto garantiza que todos y cada uno de los componentes hayan sido testados durante el montaje y otorga exclusividad al trabajo realizado, ya que no existen 2 Dixpleys exactamente iguales.

Características

Technical specifications (Screen)

Screen size: 46″ (1171.80mm)
Resolution: 1920 x 1080P full HD
Brightness: 800 cd/m2
Time of respose: 8ms
Pixel size(mm): 0,53025(H) x 0,53025 (V)
Contrast ratio: 3.000:1
Colour (LED): 8 bit 16,7 M
Type: S PVA (DID)
Visible area: 1018,08 (H) x 572,67 (V)
Vision angle (H/V): 178º / 178º
Colour range: 0,72
Image technology: 3D HyperReal Engine Clear Motion Rate 600(HZ)
Dynamic contrast ratio: Mega
Digital noise filter: YES
Wide color enhancer: YES
Film mode: YES
Natural mode: YES

Connectivity (Audio Inputs)

2 High Definition Multimedia Interface (HDMI)
2 Balanced high quality XLR/¼” TRS Jack Combo Mic input
2 Balanced high quality XLR/¼” TRS Jack Combo Line input
2 Digital S/P DIF Line input (GOLD RCA)

Digital (Inputs/Outputs)

1 Midi In 16 channels DIN5
1 Midi Out 16 channels DIN5
1 USB v3.0
1 Firewire 800
1 Digital Video Interface (DVI-D)
1 High Definition Multimedia Interface (HDMI)
1 Ethernet/Intranet(RJ-45)
1 DLio Protocol(RJ-45)

Technical specifications (Line)

Frecuency respose: 20Hz – 20kHz +/- 0.1dB
Gain range: -21dB to +29dB
Maximum input level: +20dBu
Signal/Noise ratio: > 100dB
Total Harmonic Distorsion (THD): -91dB (measured at minimum gain with -1dBFS)

Mechanical specifications

Dimensions: 1078.0mm Largo x 731.0mm Ancho x 90.0mm Alto
Transport bag dimensions: 1128.0mm Largo x 781.0mm Ancho x 140.0mm Alto
Bracket dimensions: 1092.0mm Largo x 743.0mm Ancho x 1530.0mm Alto
VESA compatible

Total weight (dixpley): 27 kg
Total weight (transport bag): 4.3 kg
Total weight (bracket): 8.9 kg

Technical specifications (Touchpanel)

Square ratio: Hasta 200fps
Finger size: 2.7mm
Waterproof resistant: IP66 Waterproof
Touch method: Finger, globes or another king of stylus.
Fiducial adapted. Tuio-Protocol
Minimun size (Stylus): 6mm
Byomechanics
Operation temperature: 0º a 55º

Technical specifications (Touchpanel)

1 Digital Video Interface (DVI-D)
1 High Definition Multimedia Interface (HDMI)
1 Analog Video (RCA)
1 T.V. Antena (BNC)1 Digital Video Interface (DVI-D)
1 High Definition Multimedia Interface (HDMI)
1 Analog Video (RCA)
1 T.V. Antena (BNC)

Connectivity (Audio Outputs)

2 High Definition Multimedia Interface (HDMI)
4 Balanced high quality XLR/¼” TRS Jack Combo output
2 Digital S/P DIF Line input (GOLD RCA)
2 Headphone output

Extra connections

Cámara FullHD Biomechanics
Movement sensors for controlling via MIDI
Serial port RS-232

Technical specifications (Microphone)

Frecuency respose: 20Hz – 20kHz +/- 0.1 dB
Noise (EIN): <-127dB: measured at maximum gain with 150Ω (20Hz-20kHz filter)
Total Harmonic Distorsion (THD): -100dB (measured at minimum gain with -1dBFS)
48V Phantom supply

Technical specifications (Outputs)

Output level: 0dBFS = 10dBu, balanced
Frecuency respose: 20Hz – 20kHz +/- 0.2dB
THD+N: -100dB (measured with -1dBFS input 20Hz-20kHz filter, un-weighted)
Output impedance: < 10Ω
Dynamic range AD: 105dB ‘A-weighted’. Converter chipset A-D dynamic range 114dB
Dynamic range DA: 104dB ‘A-weighted’. Converter chipset D-A dynamic range 114dB
Sample rate: 44.1 KHz, 48 KHz, 88.2 KHz, 96 KHz

Equipado con tecnología puntera en el sector audiovisual
